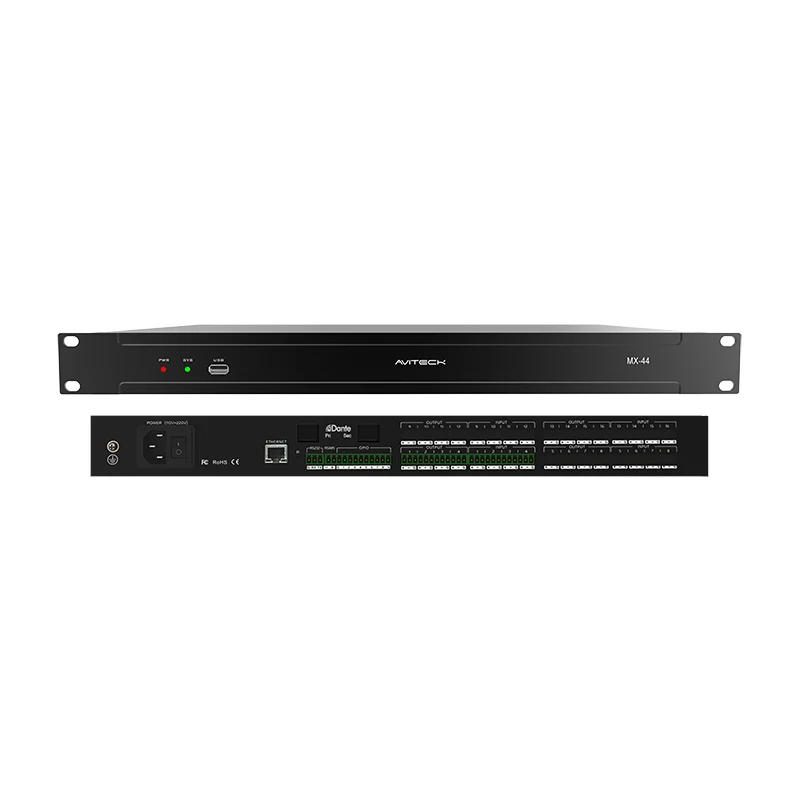

A cyfrowa matryca audiosystem kieruje dźwięk z wielu wejść do wybranych wyjść, umożliwiając różnym źródłom dźwięku obsługę różnych stref lub grup głośników. W zależności od modelu system może również zapewniać cyfrowe przetwarzanie sygnału (DSP), takie jak korekcja, opóźnienie, filtrowanie zwrotnicy i ograniczanie. Dzięki tym funkcjom systemy matrycowe są przydatne w salach konferencyjnych, placówkach edukacyjnych, obiektach hotelarskich, budynkach komercyjnych i innych instalacjach audio.
Chociaż interfejs sterowania i dostępne funkcje różnią się w zależności od produktu, podstawowy przebieg pracy jest podobny: sprawdź ścieżkę sygnału, skonfiguruj routing, ustaw odpowiednie poziomy, zastosuj tylko wymagane przetwarzanie, zapisz konfigurację i zweryfikuj cały system. Przed zmianą ustawień należy zawsze zapoznać się z instrukcją obsługi konkretnego modelu.
Przed otwarciem oprogramowania sterującego zidentyfikuj wejścia, wyjścia, podłączony sprzęt i planowane strefy audio systemu. Wejścia mogą obejmować mikrofony, odtwarzacze multimedialne, komputery lub dźwięk odbierany przez sieć. Wyjścia mogą zasilać wzmacniacze mocy, aktywne głośniki, urządzenia nagrywające lub inne systemy audio.
Typowa ścieżka sygnału to: Źródło audio → Wejście matrycowe → Routing / miksowanie → Przetwarzanie wyjściowe → Wzmacniacz lub aktywny głośnik. Dokładna kolejność i dostępne bloki przetwarzania zależą od urządzenia.
Przed wprowadzeniem zmian sprawdź, które wejście fizyczne lub sieciowe odpowiada każdemu źródłu, a które wyjście zasila każde miejsce docelowe. Wyraźne etykiety kanałów redukują błędy w routingu podczas konfiguracji i przyszłej konserwacji.
Przed skonfigurowaniem systemu wykonaj następujące kontrole:
· Sprawdź, czy matryca, wzmacniacze, źródła i połączenia sieciowe zostały zainstalowane zgodnie z przeznaczeniem.
· W stosownych przypadkach sprawdź zasilanie, okablowanie i stan sieci.
· Otwórz oprogramowanie sterujące lub interfejs internetowy określony w instrukcji produktu.
· Połącz się z właściwym urządzeniem i potwierdź, że wyświetlane informacje o urządzeniu lub kanale są zgodne z instalacją.
· Zmień nazwy wejść i wyjść za pomocą praktycznych etykiet, takich jak „Mikrofon na mównicy”, „PC Audio”, „Pokój A” lub „Głośniki w holu”, jeśli interfejs obsługuje nazewnictwo kanałów.
Nie zakładaj, że każda matryca korzysta z tego samego układu oprogramowania, metody połączenia lub nazw menu. Postępuj zgodnie z instrukcjami dotyczącymi dokładnego modelu i wersji oprogramowania sprzętowego.
Routing matrycowy określa, które sygnały wejściowe są wysyłane do jakich wyjść. Pojedyncze źródło może wymagać dotarcia do kilku stref, podczas gdy inne źródła mogą wymagać odizolowania od określonego pomieszczenia lub miejsca docelowego.
1. Otwórz widok matrycy lub routingu w interfejsie sterowania urządzenia.
2. Zidentyfikuj wymagane kanały wejściowe i wyjściowe, korzystając z etykiet przygotowanych podczas konfiguracji.
3. Przypisz każde źródło do zamierzonego miejsca docelowego zgodnie z projektem systemu.
4. Przed włączeniem ścieżki sprawdź dostępny poziom punktu przecięcia, poziom wysyłania lub opcję włączania routingu.
5. Przetestuj każdą trasę ze znanym źródłem dźwięku na niskim, bezpiecznym poziomie i upewnij się, że dźwięk dociera tylko do zamierzonych miejsc.
Jeśli dźwięk pojawia się w niewłaściwym głośniku lub w niewłaściwej strefie, przed zmianą korekcji lub innych parametrów DSP sprawdź ponownie przypisania tras i etykiety kanałów.
Prawidłowa struktura wzmocnienia pomaga utrzymać wyraźny sygnał, jednocześnie zmniejszając ryzyko szumów, zniekształceń lub przesterowań. Zacznij od konserwatywnych poziomów i stopniowo je zwiększaj, monitorując wskaźniki sygnału i słuchając przy odpowiedniej głośności.
Ustaw źródło lub wzmocnienie wejściowe tak, aby normalny materiał programu generował zdrowy sygnał bez trwałych wskazań przeciążenia. Źródła mikrofonowe i liniowe mogą wymagać różnych ustawień wejściowych; użyj specyfikacji źródła i instrukcji urządzenia jako odniesienia.
Ustaw poziomy wyjściowe odpowiednio do podłączonego sprzętu i zamierzonego obszaru odsłuchu. Sprawdź jednocześnie poziom wyjściowy, wszelkie ustawienia wejścia wzmacniacza znajdującego się za nim oraz własne elementy sterujące wzmacniacza. Unikaj kompensowania problemów z routingiem lub połączeniem, po prostu zwiększając wzmocnienie wyjściowe.
Jeśli system nie pracuje, sprawdź w tej kolejności stan wyciszenia, routing, odtwarzanie źródła, obecność sygnału wejściowego, poziom wyjściowy i podłączone urządzenia.
Wielecyfrowa matryca audiosystemy obejmują cyfrowe przetwarzanie sygnału (DSP). Dostępne narzędzia różnią się w zależności od modelu, dlatego należy używać wyłącznie funkcji potwierdzonych w dokumentacji produktu.
Przetwarzanie sygnału wejściowego może służyć do regulacji poziomu lub tonu źródła, a w obsługiwanych modelach do zastosowania innych funkcji po stronie źródła. Dokonuj zmian małymi krokami i porównuj wynik z oryginalnym sygnałem.
Przetwarzanie wyjściowe jest powszechnie stosowane w celu dostosowania sygnału do konkretnego głośnika lub strefy odsłuchu. W zależności od urządzenia może to obejmować korekcję (EQ), opóźnienie, filtry zwrotnicy, polaryzację, wzmocnienie lub ogranicznik.
· Wyrównanie: popraw oczywiste problemy tonalne i postępuj zgodnie ze wskazówkami dotyczącymi głośnika lub projektu pomieszczenia; unikaj dużych boostów bez wyraźnego powodu.
· Opóźnienie: użyj, gdy wymagane jest wyrównanie czasowe między głośnikami lub strefami i sprawdź wynik poprzez słuchanie lub pomiar.
· Zwrotnica: użyj ustawień odpowiednich do systemu głośnikowego i układu wzmacniacza; nieprawidłowe ustawienia zwrotnicy mogą obniżyć wydajność lub spowodować uszkodzenie.
· Limiter: skonfiguruj zgodnie z projektem systemu i wymaganiami sprzętowymi. Nie zakładaj, że każdy model oferuje te same elementy sterujące ogranicznikiem.
· Sprzężenie zwrotne: zmniejsz niepotrzebne wzmocnienie mikrofonu, sprawdź rozmieszczenie mikrofonu i głośnika i korzystaj z obsługiwanego przetwarzania tylko w ramach szerszego podejścia do kontroli sprzężenia zwrotnego.
Unikaj zmiany kilku parametrów DSP na raz. Dostosuj jedną funkcję, posłuchaj lub zmierz wynik i udokumentuj zmianę przed przejściem do następnej.
Jeśli system obsługuje przechowywanie scen lub ustawień wstępnych, zapisz zweryfikowaną konfigurację, aby można było ją przywołać po ponownym uruchomieniu lub dostosować do innego trybu pracy. Wstępnie ustawione zachowanie i opcje przechowywania różnią się w zależności od produktu.
6. Zakończ i sprawdź routing, poziomy i przetwarzanie dla zamierzonego przypadku użycia.
7. Zapisz konfigurację, używając przejrzystej nazwy, np. „Spotkanie standardowe” lub „Tryb prezentacji”, jeśli obsługiwane jest nazewnictwo.
8. Jeśli urządzenie umożliwia wiele ustawień wstępnych, udokumentowaj cel każdego z nich i osobę upoważnioną do ich modyfikacji.
9. Przywołaj zapisane ustawienie wstępne i potwierdź, że routing, poziomy i przetwarzanie zachowują się zgodnie z oczekiwaniami.
10. Prowadź rejestr ważnych ustawień i twórz kopię zapasową tam, gdzie obsługuje to oprogramowanie lub urządzenie.
Nie nadpisuj znanej, dobrej konfiguracji, dopóki nie zostanie sprawdzona zamiennik. Jeśli ładowanie ustawień wstępnych zachowuje się nieoczekiwanie, zapoznaj się z instrukcją modelu, aby sprawdzić, jakie parametry są przechowywane i przywoływane.
Po konfiguracji przetestuj pełną ścieżkę sygnału z każdego źródła do każdego zamierzonego miejsca docelowego. Użyj listy kontrolnej, aby upewnić się, że system jest gotowy do normalnej pracy.
|
Sprawdzać |
Co potwierdzić |
|
Sygnał wejściowy |
Każde źródło jest podłączone i wytwarza stabilny sygnał. |
|
Rozgromienie |
Każde źródło osiąga zamierzoną moc lub strefę. |
|
Poziomy |
Normalne poziomy operacyjne są wyraźne i nie wykazują trwałego przycinania. |
|
Ustawienia DSP |
Przetwarzanie jest zgodne z wymaganiami głośnika i aplikacji. |
|
Wyciszenie i kontrola |
Wyciszenie, głośność i inne elementy sterujące użytkownika działają zgodnie z oczekiwaniami. |
|
Ustawienia wstępne |
Zapisane konfiguracje można przywołać i zweryfikować. |
|
Dokumentacja |
Zapisywane są etykiety kanałów i ostateczna konfiguracja. |
Brak wyjścia audio: Sprawdź odtwarzanie źródła, sygnał wejściowy, przypisania routingu, stan wyciszenia, poziom wyjściowy, okablowanie oraz moc wzmacniacza lub głośnika znajdującego się za nim.
Dźwięk dociera do niewłaściwej strefy: Sprawdź punkty przecięcia matrycy i etykiety wejść/wyjść. Potwierdź połączenia fizyczne zgodnie z planem instalacji.
Zniekształcony lub przycięty dźwięk: Zmniejsz nadmierne wzmocnienie źródła, wejścia, wyjścia lub wzmacniacza. Sprawdzaj wskaźniki sygnału na każdym etapie, zamiast obniżać tylko moc końcową.
Sprzężenie akustyczne: sprawdź rozmieszczenie mikrofonu, kierunek głośników, wzmocnienie mikrofonu i akustykę pomieszczenia. Ostrożnie używaj korektora lub innych obsługiwanych narzędzi; Samo przetwarzanie może nie rozwiązać przyczyny.
Oprogramowanie sterujące nie może się połączyć: Sprawdź wybrane urządzenie, połączenie sieciowe, konfigurację IP, jeśli ma to zastosowanie, oraz wszelkie wymagania dotyczące dostępu opisane w instrukcji.
Preset nie przywraca oczekiwanej konfiguracji: Sprawdź, czy wybrany preset został poprawnie zapisany i jakie parametry przechowuje model. Porównaj z udokumentowaną konfiguracją bazową.
Aby uzyskać powtarzalne wyniki, należy postępować zgodnie z tą samą sekwencją przy każdym uruchomieniu nowego systemu lub wprowadzeniu znaczących zmian w konfiguracji:
11. Przejrzyj projekt systemu i zidentyfikuj wszystkie wejścia i wyjścia.
12. Potwierdź łączność urządzenia i oznacz kanały.
13. Skonfiguruj i przetestuj routing macierzy.
14. Ustaw poziomy wejściowe i wyjściowe.
15. Zastosuj tylko przetwarzanie DSP wymagane przez aplikację.
16. Zapisz wyraźnie nazwane ustawienie wstępne, jeśli jest obsługiwane.
17. Przeprowadź pełny test od źródła do miejsca docelowego i udokumentuj ostateczne ustawienia.
Macierz koncentruje się na kierowaniu wielu wejść do wielu wyjść. W zależności od konstrukcji może również zapewniać funkcje miksowania i DSP. Konwencjonalny mikser jest zazwyczaj zorganizowany wokół miksowania kanałów i pracy na szynie miksującej, chociaż nowoczesne produkty mogą pokrywać się pod względem funkcjonalności.
Nie koniecznie. Wiele urządzeń zachowuje ustawienia lub umożliwia przywoływanie ustawień wstępnych, ale zachowanie podczas uruchamiania i funkcje pamięci zależą od konkretnego modelu. Sprawdź instrukcję i przetestuj oczekiwane zachowanie podczas cyklu zasilania podczas uruchamiania.
Wiele systemów matrycowych obsługuje kierowanie jednego źródła do więcej niż jednego wyjścia. Potwierdź dostępne opcje routingu i wszelkie elementy sterujące poziomem wybranego modelu.
Matryca może zapewniać przetwarzanie pomagające zarządzać dźwiękiem, ale kontrola sprzężenia zwrotnego zależy również od rozmieszczenia mikrofonu i głośnika, struktury wzmocnienia, akustyki pomieszczenia i projektu systemu. Nie zakładaj, że matryca automatycznie eliminuje sprzężenie zwrotne.
Nie. Podstawowy tok pracy jest podobny, ale obsługiwane wejścia, funkcje przetwarzania, oprogramowanie sterujące, wstępnie ustawione zachowanie i zakresy parametrów różnią się w zależności od modelu. Zawsze korzystaj z dokumentacji konkretnego urządzenia.
Poznaj FHB Audiocyfrowa matryca audioprodukty do projektów systemów wymagających elastycznego routingu wejścia-wyjścia i scentralizowanej kontroli dźwięku. W zależności od projektu powiązane tematy mogą obejmować przetwarzanie wejścia i wyjścia DSP, systemy audio do sal konferencyjnych i integrację dźwięku w sieci.
Wybór odpowiedniego systemu matrycowego i jego prawidłowa konfiguracja rozpoczyna się od zrozumienia liczby i rodzaju źródeł dźwięku, stref wyjściowych, wymagań sterujących i potrzeb przetwarzania. Skontaktuj się z Shenzhen FHB Audio, aby omówić Twoją aplikację i znaleźć odpowiednie rozwiązanie.
