DB0202 jest doskonałą wysokiej jakości wejściem linii Multi 2 do przekształcania dwóch kanałów DANTE w analogowe wyjścia audio i dwa analogowe wejścia audio do sieci Dante.
Po prostu użyj kabla CAT5 do podłączenia portu RJ45 do przełącznika Ethernet i użycia „kontrolera Dante” do prowadzenia niskiego opóźnienia sygnału do/z innych urządzeń, które już podłączone do tej samej sieci DANTE. Jest odpowiednia do rozszerzenia systemów sieciowych dla systemów DANTE z analogicznym sprzętem, starszym sprzęcie urządzeń ( wraz z naszym Dante DSP, mikrofonem Dante, głośnikiem Dante.
* Zapewnia interfejs Dante dla dwóch wejść / wyjść
* Dwa standardowe kanały audio MIC lub linii konwertuje na sieć DANTE
* MIC/linia wybierana na każdym wejściu
*Zdobądź kontrolę każdego wejścia
* Zyskaj kontrolę nad kanałami wyjściowymi
* Zapewnia moc fantomową 48 V dla każdego wejścia mikrofonu skraplacza
* Akceptuje zrównoważone lub niezrównoważone wejścia sygnału
* Każdy sygnał wejściowy/klip audio LED na panelu przednim
* Każda LED sygnału wyjściowego dźwięku na panelu przednim
* Dwa zrównoważone poziomy linii wyjściowej audio z Dante Network
* 24 -bitowa rozdzielczość 24 -bitowa konwertuje analog na cyfrowy i cyfrowy na analog
* LED wskazują status dla zasilania i synchronizacji sieciowej
* Zasilane przez zewnętrzne zasilanie 24VDC
* Normalna obsługa z przełącznikiem sieciowym PoE Włącz
|
Sieć DANTE do wyjść na poziomie linii |
|
|
Wyjścia |
Odłączalny blok końcowy 5P, zrównoważony/niezrównoważony |
|
Poziom wyjściowy |
-10 DBU Nominal |
|
Poziom wyjściowy |
+10 DBU Maksimum |
|
Napięcie wyjściowe: |
+20DBU (@ 0db Wyprowadzenie) |
|
Impedancja wyjściowa |
150 _ Balanced; 75 _ niezrównoważone |
|
Odpowiedź częstotliwości |
20 Hz do 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Hałas |
<-75db |
|
Krzyżowo |
<85 dB (20 Hz do 20 kHz) |
|
Wejścia MIC/linii do sieci Dante |
|
|
Wejścia mikrofonowe |
|
|
Wejścia |
7 -pinowy terminal euro, zrównoważony |
|
Osiągać |
Mikrofon kondensatora: 40 dB |
|
Mikrofon dynamiczny |
60 dB |
|
Poziom wejściowy dla +4 DBU |
-36 DBU (kondensator) |
|
|
-56 DBU (dynamiczne) |
|
|
-36 DBU (maksimum) |
|
Impedancja wejściowa |
40 __ |
|
Moc fantomowa |
48 v |
|
Odpowiedź częstotliwości |
20 Hz do 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Hałas poniżej +4 DBU |
<-70 dB |
|
Cmrr |
> 70 dB (50 Hz do 120 Hz) |
|
Przesłuch |
<70 dB (20 Hz do 20 kHz) |
|
Wejścia linii |
|
|
Wejścia |
7 -pinowy terminal euro, zrównoważony |
|
Poziom wejściowy dla +4 DBU |
+4 DBU (zrównoważone); -10 dBV (niezrównoważone) |
|
Impedancja wejściowa |
> 40 _ |
|
Odpowiedź częstotliwości |
20 Hz do 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Hałas poniżej +4 DBU |
<-75 dB |
|
Cmrr |
> 60 dB (50 Hz do 120 Hz) |
|
Przesłuch |
<75 dB (1 kHz, dowolna linia do dowolnego kanału mikrofonowego), |
|
|
<70 dB (20 Hz do 20 kHz) |
|
Zakład powyżej +4 DBU |
> 18 dB |
|
Kanał Dante |
|
|
Nadajniki/odbiorniki |
2/2 |
|
Szybkość transmisji |
100 Mbps |
|
Rezolucja |
16/24/32 bit |
|
Szybkość próbkowania |
44,1 kHz, 48 kHz. |
|
Interfejs Dante |
RJ45 Jack |
|
Połączenia zasilania |
2 -pinowy terminal Euro, Power Jack |
|
Wymagania mocy |
24 VDC @ 180 mA plus połączone obciążenia fantomowe lub POE |
|
Wymiary |
143 mm (w) × 45 mm (h) × 93 mm (d) |
|
Waga |
0,7 kg |

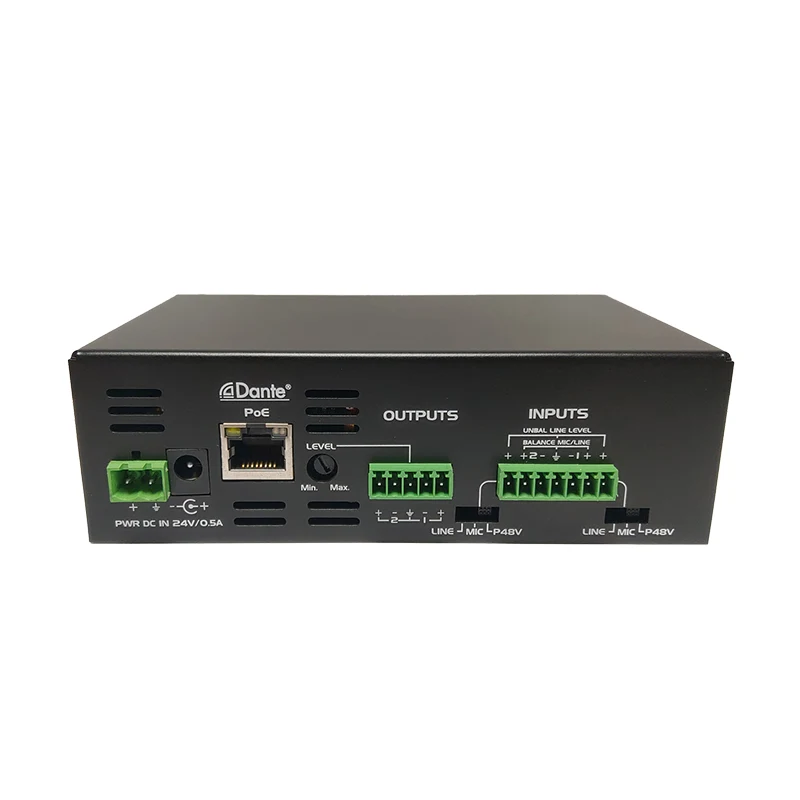

1. Objętość linii: Kontrola wzmocnienia poziomu wyjściowego.
2. Wejście terminalu euro: Odbierz sygnał audio do sieci Dante.
3. Port RJ-45: Korzystanie z kabla CAT5 do połączenia z siecią Dante.
Uwaga: Przełącznik Ethernet musi mieć zasilanie PoE.
4. Synchronizacja LED: Wskazuje status sieci Dante.

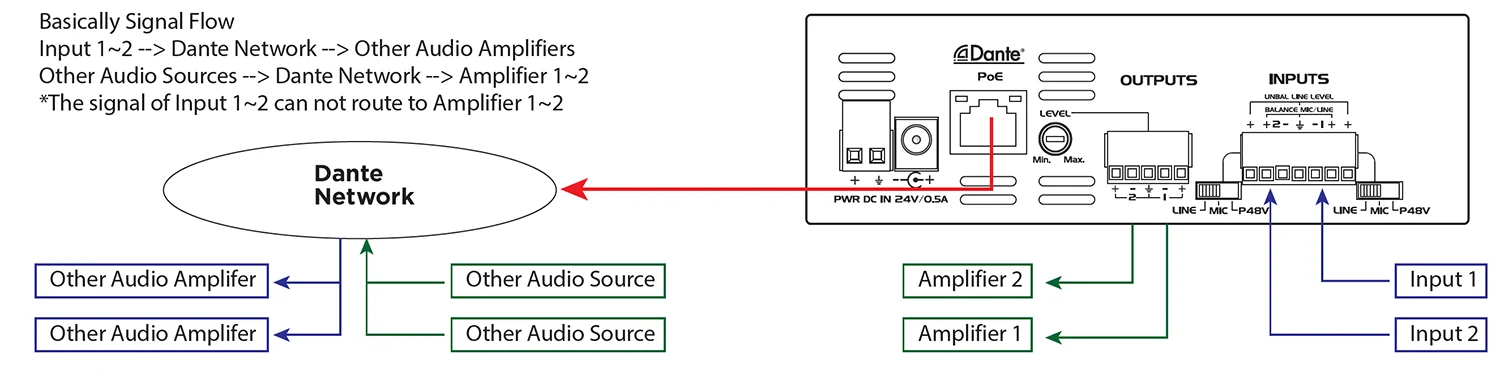

2ch Dante Interface 2 MIC/LINE WEJŚCIE x 2 Wyjścia mogą użyć w korporacyjnym systemie konferencji AV.
Zalety: Może bezproblemowa integracja z istniejącymi sieciami Dante AV i eliminuje analogowe okablowanie sygnałów na duże odległości.
