8-kanałowy cyfrowy procesor sygnałowy

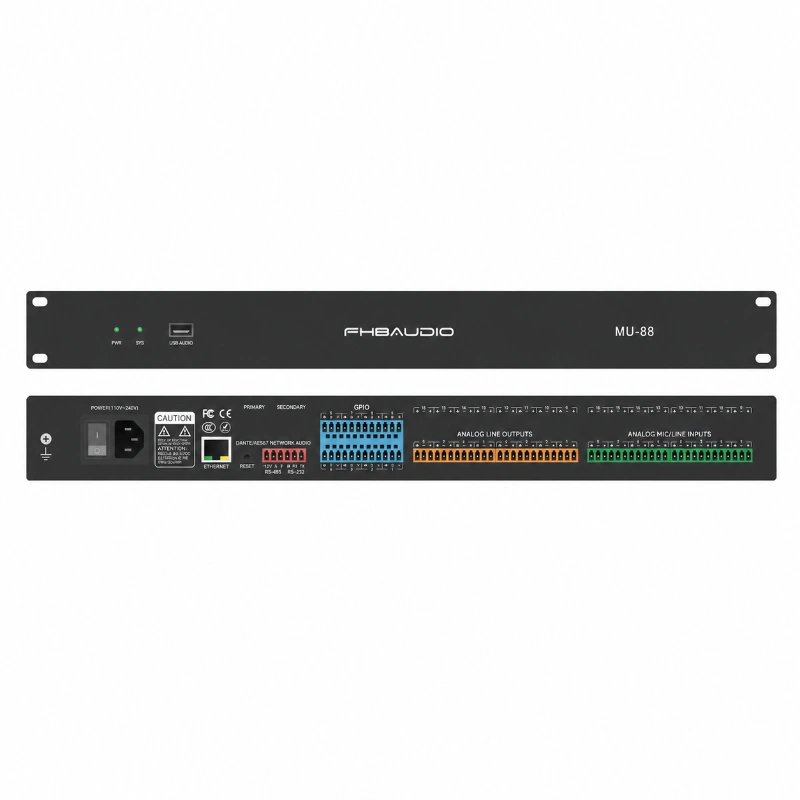

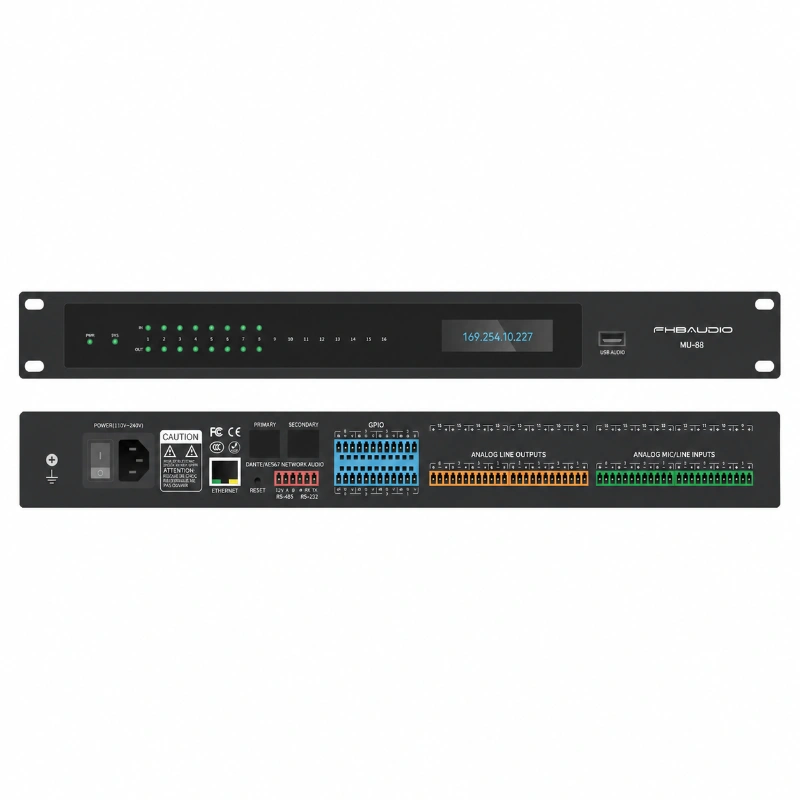

8-kanałowy cyfrowy procesor sygnałowy MU88 to profesjonalny cyfrowy procesor sygnałowy przeznaczony dla komercyjnych systemów audio, które wymagają precyzyjnego miksowania, kontroli echa i sprzężenia zwrotnego oraz zarządzania dźwiękiem w oparciu o sieć w jednym urządzeniu mieszczącym się w szafie typu rack. Zasilany przez silnik ADI SHARC 21489 DSP, przetwarza 8 wejść analogowych i 8 wyjść analogowych z eliminacją echa akustycznego typu bus, tłumieniem sprzężeń niezależnych kanałów i automatycznym miksowaniem z podziałem wzmocnienia. Wbudowana karta dźwiękowa USB umożliwia bezpośrednie podłączenie do komputera w celu odtwarzania muzyki, nagrywania i korzystania z programowych platform konferencyjnych, takich jak Zoom i Tencent Meeting. Zaprojektowany dla integratorów i konsultantów AV, MU88 upraszcza projektowanie systemów w salach konferencyjnych, klasach i miejscach wielofunkcyjnych, konsolidując eliminację echa, miksowanie i routing audio w jednym centralnie sterowanym procesorze, redukując miejsce w szafie i czas instalacji, jednocześnie poprawiając codzienną niezawodność dla użytkowników końcowych.

MU88 należy do serii cyfrowych procesorów sygnałowych FHB Audio obsługujących Dante, przeznaczonych dla integratorów, którzy potrzebują niezawodnego przetwarzania dźwięku ze sterowaniem i monitorowaniem w oparciu o sieć. W swej istocie urządzenie działa na procesorze ADI SHARC 21489, pracującym z częstotliwością 450 MHz SIMD i wydajnością przetwarzania 400 MIPS / 1,6 GFLOPS, co zapewnia mu przestrzeń do jednoczesnego uruchamiania wielu funkcji DSP bez dodatkowego opóźnienia — opóźnienie systemu jest utrzymywane poniżej 3 ms.

Zasada działania:analogowy dźwięk przechodzi przez 8 zbalansowanych kanałów wejściowych, jest konwertowany i przetwarzany przez etapy miksowania, filtrowania i dynamiki silnika DSP, a następnie kierowany do 8 zbalansowanych wyjść analogowych. AEC typu magistralnego (czas końcowy 512 ms, zbieżność 60 dB/s, głębokość tłumienia 60 dB) usuwa echo z sygnałów konferencyjnych, podczas gdy niezależny kanał AFC stosuje tłumienie sprzężeń w oparciu o wycięcia z dodatkowym wzmocnieniem do 10 dB przed sprzężeniem. Tłumienie szumów ANS, tłumienie szumów i kompensacja wzmocnienia szumów ANC dodatkowo oczyszczają ścieżkę sygnału, a automatyczne miksowanie wzmocnienia AMC za pomocą miksera bramkowego automatycznie równoważy pomieszczenia z wieloma mikrofonami.

Wartość podstawowa:8-kanałowy cyfrowy procesor sygnałowy ogranicza szafę audio w pomieszczeniu do pojedynczego procesora, a nie stosu oddzielnych mikserów, tłumików echa i tłumików sprzężeń zwrotnych, co obniża zarówno koszty instalacji, jak i długoterminową konserwację. Obsługa centralnego sterowania (RS232, RS485, UDP) i 8-kierunkowe GPIO umożliwiają integratorom połączenie MU88 z systemami sterowania innych firm w celu uruchamiania i wyłączania pomieszczenia jednym dotknięciem.

Zaleta systemu:aplikacja sterująca dla komputera PC z systemem Windows umożliwia technikom edycję i zapisywanie wielu scen — trybu spotkania, trybu prezentacji lub trybu wydarzenia — i zawiera funkcję blokady ekranu, która zapobiega przypadkowym zmianom w działającym systemie. Za pomocą jednego interfejsu można zarządzać maksymalnie 30 urządzeniami, a MU88 obsługuje do 8 urządzeń działających jednocześnie w trybie online, dzięki czemu nadaje się zarówno do instalacji w jednym pomieszczeniu, jak i większych wdrożeń w wielu pomieszczeniach zarządzanych z jednego pulpitu nawigacyjnego.

Pozycjonowanie aplikacji:MU88 najlepiej nadaje się do średniej wielkości sal konferencyjnych, sal szkoleniowych, klas i sal konferencyjnych, które wymagają niezawodnego wzmocnienia głosu, automatycznego miksowania i zdalnego sterowania bez złożoności w pełni niestandardowego projektu programowania DSP.

Parametry produktu

Cechy produktu

Wysokowydajny silnik DSP

Zbudowany na procesorze SIMD ADI SHARC 21489 @ 450 MHz i mocy obliczeniowej 400 MIPS / 1,6 GFLOPS, MU88 obsługuje równolegle miksowanie, filtrowanie i przetwarzanie dynamiki, utrzymując opóźnienie systemu poniżej 3 ms, dzięki czemu konferencje na żywo i wzmacnianie mowy pozostają responsywne.

Wbudowana karta dźwiękowa USB do miękkich konferencji

Zintegrowaną kartę dźwiękową USB z jednym wejściem i jednym wyjściem można podłączyć bezpośrednio do laptopa lub komputera PC, obsługując odtwarzanie muzyki, nagrywanie i platformy do miękkich wideokonferencji, takie jak Zoom, Tencent Meeting i DingTalk, bez dodatkowego sprzętu interfejsu audio.

Magistralna eliminacja echa akustycznego (AEC)

Magistralowy AEC z czasem końcowym 512 ms, współczynnikiem zbieżności 60 dB/s i amplitudą tłumienia 60 dB usuwa echo ze wszystkich aktywnych kanałów, zapewniając bezpieczną odległość uczestnikom podczas spotkań hybrydowych i rozmów wideo.

Tłumienie sprzężenia zwrotnego niezależnego kanału (AFC)

AFC na kanał wykorzystuje algorytm filtra wycinającego, aby tłumić sprzężenia zwrotne na każdym mikrofonie niezależnie, co daje do 10 dB użytecznego wzmocnienia przed sprzężeniem zwrotnym w otwartych pomieszczeniach z wieloma mikrofonami na żywo.

Tłumienie hałasu i kompensacja wzmocnienia

Tłumienie szumów otoczenia ANS poprawia stosunek sygnału do szumu nawet o 18 dB, podczas gdy wbudowany kompensator wzmocnienia szumu Ducker i ANC automatycznie zarządza szumami tła i zmianami wzmocnienia w okresach ciszy i hałasu.

Automatyczne miksowanie z podziałem wzmocnienia (AMC)

Automatyczne miksowanie AMC za pomocą miksera bramkowego automatycznie równoważy wiele otwartych mikrofonów, zmniejszając potrzebę ręcznego ustawiania wzmocnienia podczas spotkań z kilkoma aktywnymi mówcami.

Elastyczne sterowanie centralne

Tryby sterowania RS232, RS485 i UDP, wraz z 8-kierunkowym GPIO, umożliwiają integrację z systemami sterowania innych firm w celu zasilania jednym dotknięciem, przełączania sygnałów i kontroli środowiska w pomieszczeniu lub obiekcie.

Oprogramowanie sterujące Windows oparte na scenach

Dedykowany klient dla systemu Windows pozwala technikom monitorować procesor, edytować i przywoływać sceny, takie jak tryb spotkania lub tryb zdarzenia, a także blokować ekran, aby zapobiec przypadkowym zmianom — za pomocą jednego interfejsu można zarządzać nawet 30 urządzeniami.

Aplikacje

Korporacyjne sale konferencyjne

Zapewniaj wyraźne wzmocnienie mowy, automatyczne miksowanie i pozbawione echa spotkania hybrydowe w salach posiedzeń i średniej wielkości przestrzeniach konferencyjnych.

Sale szkoleniowe i sale lekcyjne

Obsługa środowisk wykładowych i szkoleniowych z wieloma mikrofonami dzięki automatycznemu udostępnianiu wzmocnienia i tłumieniu sprzężeń zwrotnych w celu zapewnienia spójnej czystości głosu.

Hale Wielofunkcyjne

Obsługuj przełączanie między prezentacjami, dyskusjami i scenami dźwiękowymi wydarzeń dzięki przywoływanym, wstępnie skonfigurowanym profilom przetwarzania.

Obiekty rozproszone/wielopokojowe

Zarządzaj maksymalnie 8 urządzeniami online i maksymalnie 30 jednostkami za pomocą jednego interfejsu sterowania, upraszczając nadzór nad procesorami w wielu pomieszczeniach.
