DWP22L jest doskonałą wysokiej jakości panel interfejsu Dante do konwersji dwóch kanałów Dante w analogowe wyjścia audio i dwa analogowe wejścia audio do sieci Dante. DWP22L-USA zaprojektowany tak, aby pasował do podwójnego pudełka w stylu w USA. DWP22L-UE zaprojektowane tak, aby pasowały do europejskiego montażowego tylnego pudełka.
DAP22L DANTE interfejs MIC/linia 2 Wejścia Multi 2 wyjścia po prostu używają kabla CAT5 do podłączenia portu RJ45 do przełącznika Ethernet i za pomocą „kontrolera Dante” do kierowania niskiego opóźnienia sygnału do/z innych urządzeń, które już podłączone do tej samej sieci Dante.

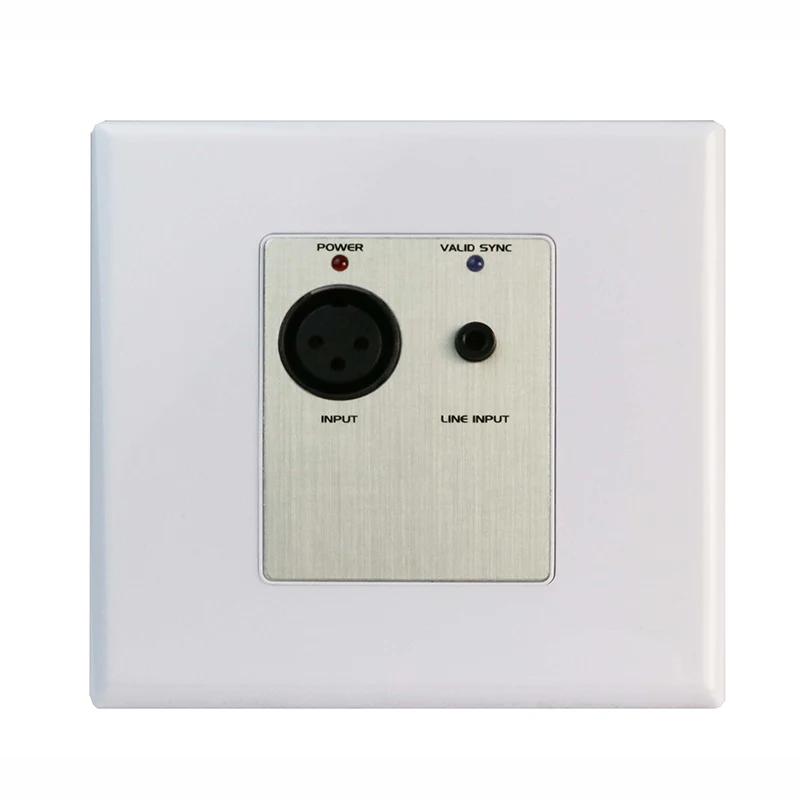

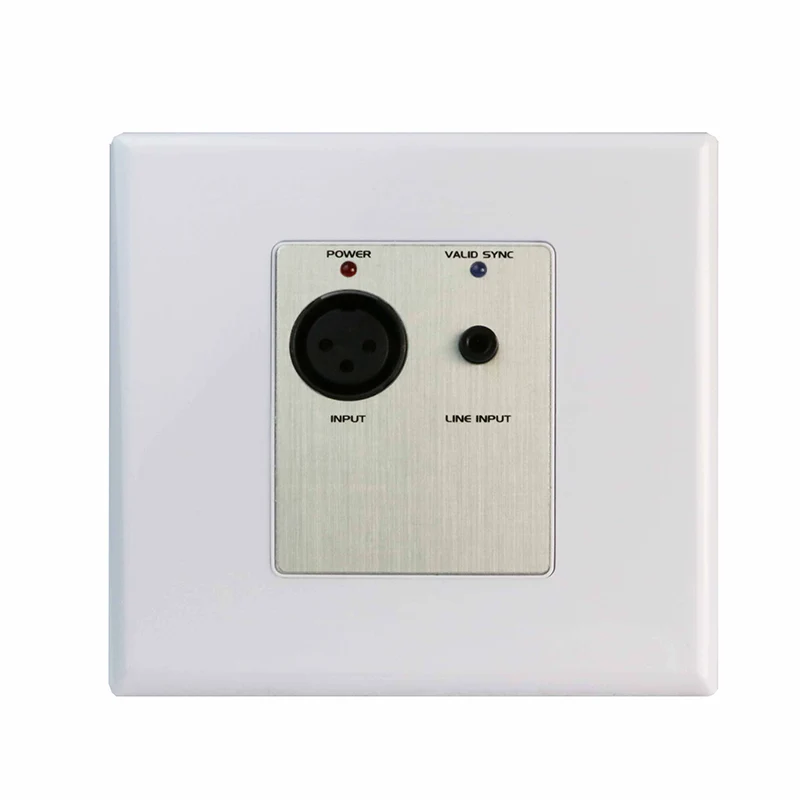

Jedno wejście mikrofonowe/linii XLR i jedno mini-jack wejściowe na panelu przednim
Mini-Jack Wejście jest zsumowane do sygnału mono
Przekształca sygnały audio MIC lub linii w Dante Network
MIC/linia można wybrać dla wejścia XLR
Przełączalna moc fantomowa 48 V dla wejścia MIC XLR
Regulowany wzmocnienie mikrofonu/linii od -20 dB do +20dB dla każdego kanału wejściowego
Dwa wyjścia sygnału audio z sieci Dante na tylnym panelu
Każdy sygnał wejściowy/klip LED na panelu bocznym
24 -bitowa rozdzielczość 24 -bitowa konwertuje analog na cyfrowy i cyfrowy na analog
LED wskazują status zasilania i synchronizacji sieciowej na panelu bocznym
Zasilanie Ethernet (POE) lub 24 VDC Zasilanie
Zapewnia wysoką jakość przedwzmacniacza mikrofonów
Doskonała jakość dźwięku z niskim hałasem
|
Wejścia MIC/linii do sieci Dante |
|
|
Wejście: |
XLR (kobieta), stereo mini-jack (L, R) |
|
Zakres wzmocnienia |
-20 ~ +20 |
|
Impedancja wejściowa |
> 2.5k_ (xlr mic),> 5k_ (linia xlr),> 50k_ (mini-jack) |
|
Moc fantomowa |
48 V przełączalny |
|
Odpowiedź częstotliwości |
20 Hz do 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Hałas poniżej +4 DBU |
<-70 dB |
|
Cmrr |
> 65 dB (50 Hz do 120 Hz) |
|
Sieć Dante do wyjść linii |
|
|
Wyjścia |
5p, zrównoważony/niezrównoważony, odłączalny blok zaciskowy (wyjście 1/2) |
|
Poziom wyjściowy |
-10 DBU nominalny (linia) |
|
Poziom wyjściowy |
+10 DBU Maksimum |
|
Napięcie wyjściowe |
+20DBU (@ 0db Wyprowadzenie) |
|
Impedancja wyjściowa |
150_Balanced; 75_ULBALANDINGE |
|
Odpowiedź częstotliwości |
20 Hz do 20 kHz (± 0,5 dB) |
|
Thd+n |
T <0,1% |
|
Hałas |
<-80dB |
|
Przesłuch |
<85 dB (20 Hz do 20 kHz |
|
Kanał Dante |
|
|
Nadajniki/odbiorniki |
2/2 |
|
Szybkość transmisji |
100 Mbps |
|
Rezolucja |
16/24/32 bit |
|
Szybkość próbkowania |
44,1 kHz, 48 kHz. |
|
Interfejs Dante |
RJ45 Jack |
|
Połączenia zasilania |
2 -pinowy terminal euro |
|
Wymagania mocy |
24 VDC @ 180 mA plus połączone obciążenia fantomowe lub POE |
|
Wymiar |
116 mm (w) × 114,5 mm (h) × 53,1 mm (D)-DWP22L-US 87 mm (w) × 875 mm (h) × 53,1 mm (D)-DWP22L-EU |
|
Waga: 0,36 kg-DWP22L-US |
Waga: 0,36 kg-DWP22L-US 0,28 kg-DWP22L-EU |

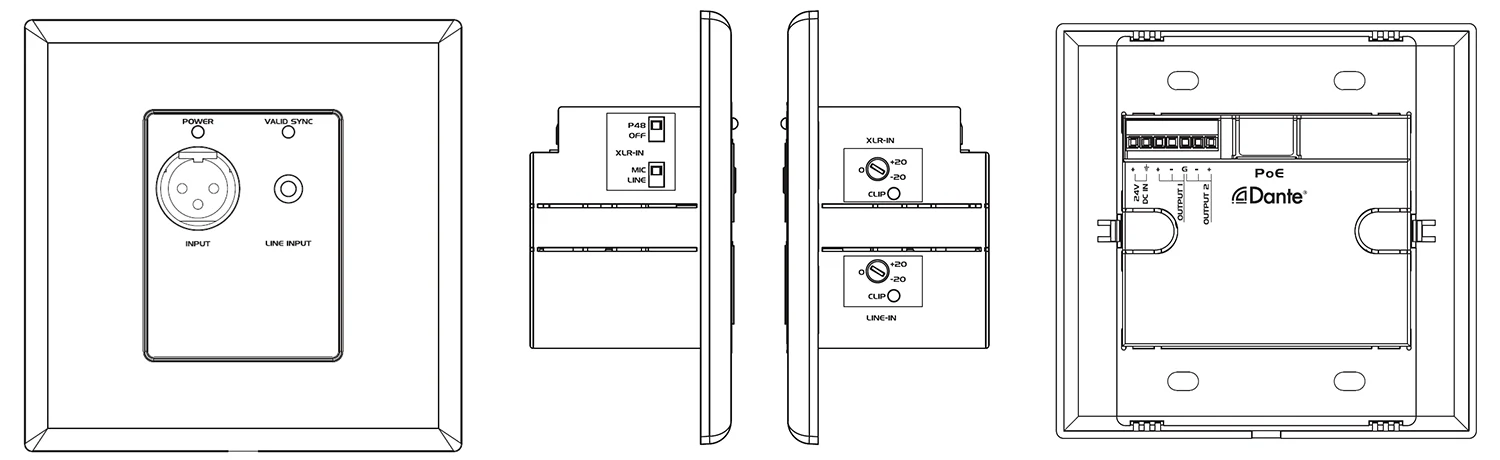

1. Wejście XLR, zaakceptuj sygnał audio MIC lub linii.
2. Mini gniazdo 3,5 mm, akceptuje sygnał audio linii.
3. Wskaźnik LED mocy.
4. Synchronizacja LED wskazuje status sieci Dante
5. Selektor wejściowy XLR
Linia: akceptuje zrównoważone lub niezrównoważone źródło linii.
MIC: akceptuje sygnał mikrofonu dynamicznego lub skraplacza.
P48V: Zapewnia moc fantomową 48 V podczas łączenia mikrofonu skraplacza.
6. Kontrola wzmocnienia wejściowego: Dostosuj poziom wzmocnienia sygnału wejściowego na każdym kanale wejściowym.
7. LED klipu sygnałowego na każdym kanale wejściowym.

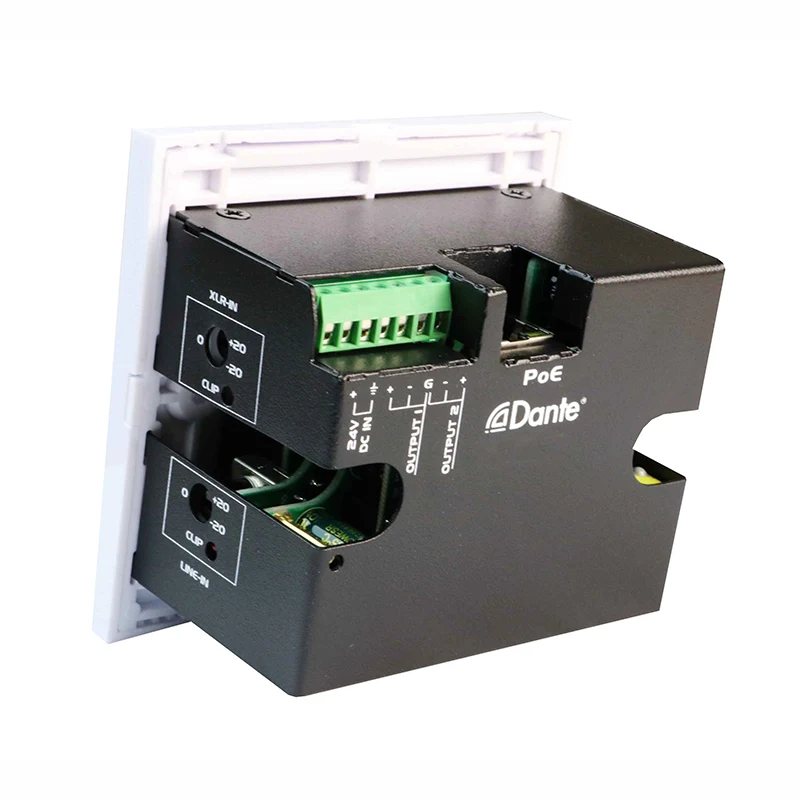

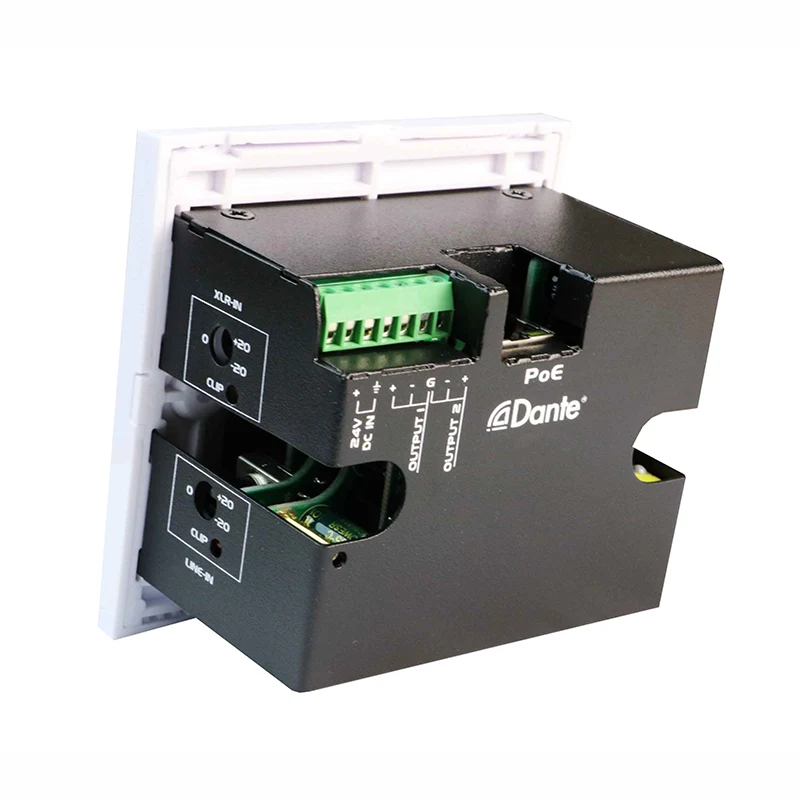

8. Euro Terminal Wyjścia: przekształca dwa kanały Dante na analogowe wyjścia linii.
9. Port RJ45: Korzystanie z kabla CAT5 do podłączenia do sieci Dante.
UWAGA: Podczas korzystania z przełącznika sieciowego Włączonego POE DWP22L może być zasilane i działać z PoE.
10. Zasilanie: Podłącz DC 24 V do 2p blok końcowy lub gniazdo wejściowe DC.
Uwaga: Jeśli zarówno DC 24 V, jak i POE są obecne w DWP22L, urządzenie będzie działać z DC 24 V. A po usunięciu DC 24 V zasilanie automatycznie przełączy się na zasilanie PoE.
2ch Dante Interface 2 MIC/Line Wejści X 2 Montaż wyjściowych panel interfejsu jest idealny do profesjonalnych aplikacji audio, takich jak sale konferencyjne, konfiguracja dźwięku na żywo, studia nadawane i zainstalowane systemy AV, w których niezawodne konwersja Dante-to-Analog i analog-to-dante jest wymagana w kompaktowym, bez stojaku. Jego montowana na ścianie konstrukcja pozwala na czystą i wydajną integrację z różnymi środowiskami przy jednoczesnym zachowaniu wysokiej jakości wydajności dźwięku.
