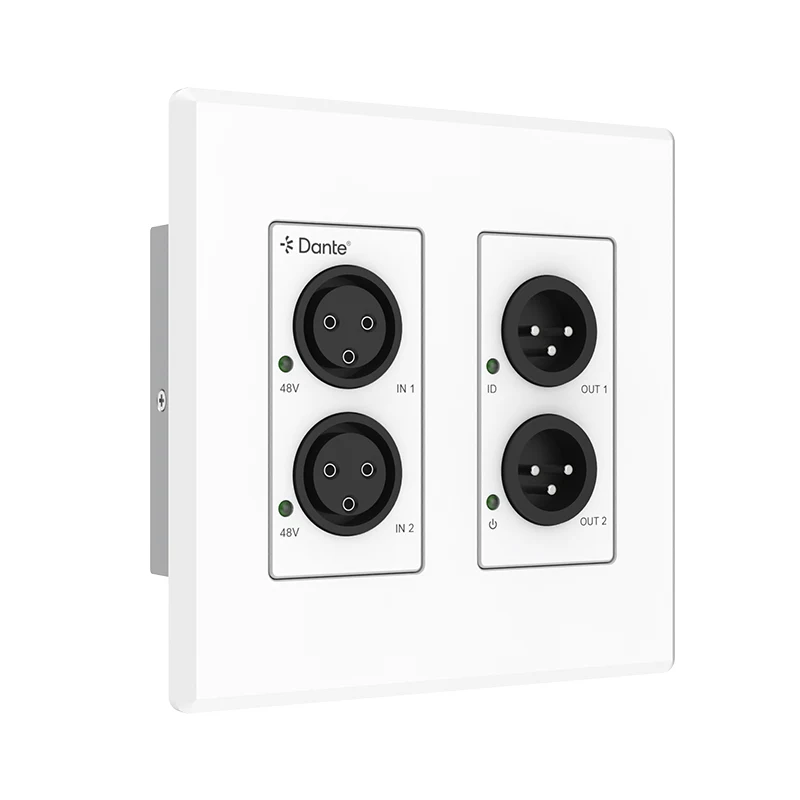

Ten kompaktowy 2-kanałowy analogowy konwerter XLR Dante wykorzystuje platformę Dante® Ultimo 2x2, płynnie łącząc tradycyjne analogowe urządzenia audio z cyfrową siecią Dante®. Zaprojektowany jako standardowa płyta ścienna 2-GANG US, zapewnia elastyczną integrację zarówno ze starszymi, jak i nowoczesnymi systemami audio.
Wejście analogowe: regulowana czułość z 5-stopniową precyzyjną kontrolą dla optymalnego dopasowania sygnału.
Wyjście analogowe: Konfigurowalne wzmocnienie wyjściowe z 5-stopniową regulacją dla zrównoważonej dystrybucji.
Opcje podwójnego zasilania: obsługa lokalnego zasilania 12 V DC lub PoE (zasilanie przez sieć Ethernet) w celu usprawnienia instalacji.
Zgodność typu Plug-and-Play Dante®: Certyfikowana pod kątem niezawodnej sieci audio o niskim opóźnieniu.
Dźwięk na żywo
Nadawanie
Nagrywanie studyjne z płynną integracją z Dante
Sala konferencyjna
2x wejścia + 2x wyjścia (wejście Dante® i wyjście Dante®)
Zbalansowany/niezbalansowany dźwięk analogowy XLR
MIC Phantom 48V Zasilanie i włączanie/wyłączanie za pomocą przycisku
Czułość wejściowa i kontrola wzmocnienia wyjściowego w celu dostosowania do różnych poziomów MIC/XLR
Częstotliwość próbkowania dźwięku Dante® obsługuje 44,1/48/88,2/96 kHz przy 24 bitach
Konfigurowalne opóźnienie urządzenia Dante® (obsługuje 1, 2 lub 5 ms konfigurowalne za pomocą kontrolera Dante®)
Obsługuje transport audio AES67 RTP
Opcje PoE i lokalnego zasilania
Standardowa konstrukcja płyty czołowej 2-GANG w UE/UK
① 1x 2x wejście i 2x wyjście analogowy konwerter XLR na Dante®
② 1x złącze Phoenix 2pin-3,5mm (męskie)
③ 1× Instrukcja obsługi
|

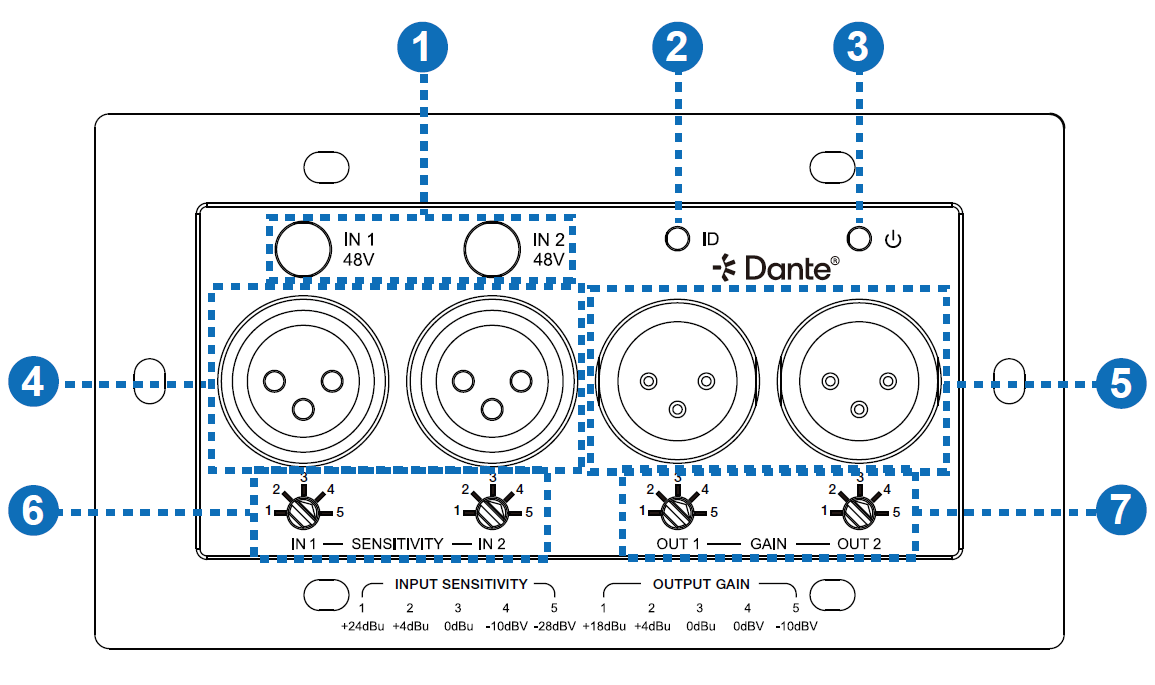

NIE. |
Nazwa |
Opis funkcji |
|
1 |
W 1/2 Przycisk 48 V i podświetlana dioda LED |
Naciśnij przycisk, aby włączyć zasilanie fantomowe 48 V kanału wejściowego audio MIC 1/2, a następnie zaświeci się odpowiednia podświetlana dioda LED. |
|
2 |
Dioda identyfikacyjna (zielony) |
Świeci, pomagając w identyfikacji urządzenia za pomocą kontrolera Dante. |
|
3 |
Zasilanie (zielony) |
▪ Światło włączone: urządzenie jest zasilane przez PoE lub lokalnie Zasilanie 12 V prądu stałego. ▪ Wyłączone światło: urządzenie jest wyłączone. |
|
4 |
Porty wejściowe audio |
Zbalansowany/niezbalansowany port wejściowy audio XLR 1/2, podłączony do analogowych urządzeń źródłowych audio MIC/LINE. |
|
5 |
Porty wyjściowe audio |
Zbalansowany/niezbalansowany port wyjściowy audio XLR 1/2, podłączony do analogowych urządzeń źródłowych audio. |
|
6 |
Pokrętło Audio IN 1/2 |
Pokrętło 5-stopniowej regulacji czułości dla analogowego kanału wejściowego audio 1/2. Strzałki pokrętła wskazują: 1. +24dBu, 2. + 4dBu, 3. 0dBu, 4. -10dBv, 5. -28dBv. |
|
7 |
Pokrętło AudioOUT 1/2 |
5-stopniowe pokrętło regulacji wzmocnienia dla analogowego kanału wyjściowego audio 1/2. Strzałki pokrętła wskazują: 1. +18dBu, 2. + 4dBu, 3. 0dBu, 4. 0dBv, 5. -10dBv. |
|

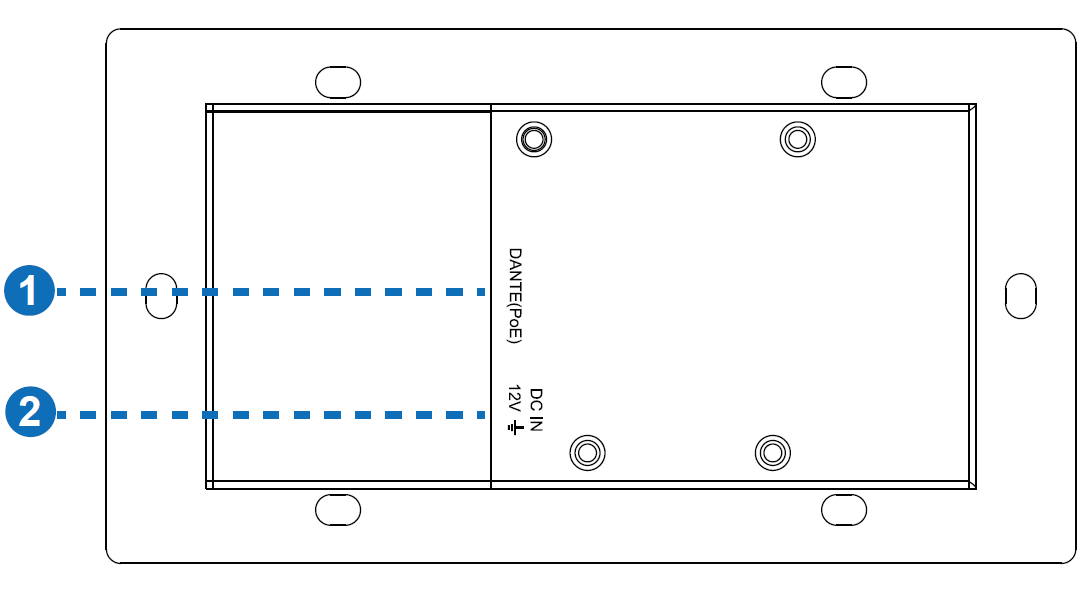

NIE. |
Nazwa |
Opis funkcji |
|
1 |
DANTE (PoE) port |
Cyfrowy port wejścia/wyjścia audio 100M Dante®, podłączony do przełącznika sieciowego przez linię RJ45, obsługujący zasilanie PD. Zielona dioda LINK świeci zawsze po normalnym połączeniu. Żółta dioda DATA miga, gdy trwa transmisja danych. |
|
2 |
Port DC IN |
Port wejściowy zasilania 12 V DC/500 mA. Urządzenie można zasilać na dwa sposoby: ▪ Lokalny zasilacz 12VDC/500mA. ▪ PoE z przełącznika sieciowego. Urządzenie działa jako PD tryb. |
|

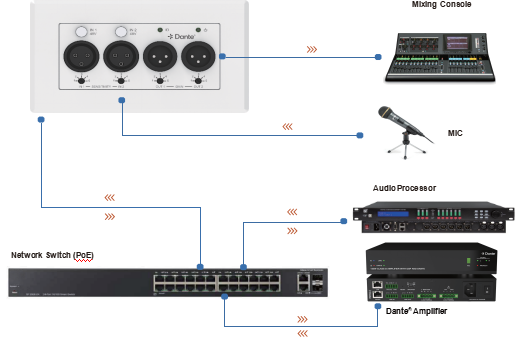

Połączenie |
|||||
|
|
Panel przedni |
1x dioda LED zasilania [kolor zielony] 1x dioda LED ID [kolor zielony] 2x przycisk MIC Phantom Power 48 V z podświetlaną diodą LED [kolor zielony] 2x wejście audio [3-pinowe XLR, żeńskie] [Audio LINE, połączenie zbalansowane/niezbalansowane, maksymalny poziom wejściowy 24dBu] [Dźwięk mikrofonowy, połączenie zbalansowane/niesymetryczne, maksymalny poziom wejściowy 50 mVRMS, zasilanie phantom 48 V] 2x wyjście audio [3-pinowe XLR, męskie, analogowe audio, połączenie zbalansowane/niesymetryczne, maksymalny poziom wyjściowy 18 dBu] |
|||
|
|
Panel tylny |
1x DANTE [złącze RJ45, PoE] [Cyfrowe wejście/wyjście audio, PCM 2CH 44,1 K-96 KHz 16/24 Bit] 1x DC/12 V [2pin-3,5 mm złącze Phoenix] [12 V DC/500 mA] |
|||
|
|
Mechaniczny |
||||
|
|
Mieszkania |
Panel aluminiowy + żelazna obudowa |
|||
|
|
Kolor |
Biały panel + srebrna obudowa |
|||
|
|
Wymiary |
Płyta ścienna: 136 mm [szer.] x 75 mm [wys.] x 40,7 mm [gł.] Płyta czołowa: 146 mm [szer.] x 85 mm [wys.] x 5 mm [gł.] |
|||
|
|
Waga |
Bez panelu przedniego: 275g Z panelem przednim: 347g |
|||
|
|
Zasilanie |
1. PoE/PD (klasa 1 IEEE 802.3af) 2. DC 12 V (w przypadku, gdy Switch nie obsługuje PoE) |
|||
|
|
Zużycie energii |
3,6 W (maks.) |
|||
|
|
Temperatura robocza |
32°F ~ 104°F / 0°C ~ 40°C |
|||
|
|
Temperatura przechowywania |
-4°F ~ 140°F / -20°C ~ 60°C |
|||
|
|
Wilgotność robocza |
20% ~ 80% (wilgotność względna, bez kondensacji) |
|||
|
|
Wilgotność przechowywania |
10% ~ 90% (wilgotność względna, bez kondensacji) |
|||
|
Techniczny |
|
||||
|
Nr modelu |
DPX22-US |
|
|||
|
Nazwa |
2-kanałowy analogowy konwerter XLR Dante |
|
|||
|
Przepustowość sieci |
100M |
|
|||
|
Metoda kontroli |
Kontroler Dante® |
|
|||
|
Opóźnienie dźwięku |
Konfigurowalne opóźnienie urządzenia Dante® (Obsługuje czas 1, 2 lub 5 ms, konfigurowalny za pomocą kontrolera Dante®) |
|
|||
|
Formaty audio |
DANTE [Cyfrowe wejście/wyjście audio, PCM 2CH 44.1K-96KHz 16/24Bit] LINE In [dźwięk analogowy, połączenie zbalansowane/niezbalansowane, maksymalny poziom wejściowy 24 dBu] Wejście MIC [dźwięk analogowy, połączenie zbalansowane/niezbalansowane, maksymalny poziom wejściowy 50 mVRMS] LINE Out [dźwięk analogowy, połączenie zbalansowane/niezbalansowane, maksymalny poziom wyjściowy 18 dBu] |
|
|||
|
Parametry dźwięku |
Impedancja wyjściowa |
300 omów |
|
||
|
|
Poziom wyjściowy (maksymalny) |
18dBu (maksymalny) |
|
||
|
|
Pasmo przenoszenia |
20 Hz do 20 kHz (-/+0,5 dB) |
|
||
|
|
Zakres dynamiczny |
> 90dB@0dBu, ważone 1 kHzA |
|
||
|
|
Stosunek sygnał/szum dźwięku |
> 90dB@0dBu, ważone 1 kHzA |
|
||
|
|
Dźwięk THD+N |
< 0,015% przy +4 dBu, 1 kHz |
|
||
|
Odległość transmisji |
328 stóp/100 m (CAT6/6A/7) |
|
|||
|
Ochrona ESD |
IEC 61000-4-2: ±8 kV (wyładowanie w szczelinie powietrznej) i ± 4 kV (wyładowanie kontaktowe) |
|
|||
①Gwarancja:
Wszystkie nasze produkty zostały przetestowane przed wysyłką;
Możemy zapewnić 2-kanałowy konwerter Dante z wejściem liniowym na 1 rok gwarancji. (Po rozpoczęciu okresu gwarancji jakości naliczana jest odpowiednia opłata za usługę serwisową.)
②Dostawa:
Zamówienie próbki: lub zamówienie próbki możemy wysłać w ciągu 1-3 dni
Zamówienie zbiorcze: t zależy od ilości, zwykle wynosi 10-15 dni.
③Wysyłka:
Wszystkie nasze produkty będą wysyłane za pośrednictwem Fedex/DHL/UPS/TNT lub transportu morskiego. Możemy również wysłać do Twojego agenta w Chinach.
P1: Czy oferujecie usługi OEM i ODM?
Odp.: Tak, możemy dostarczyć rozwiązanie OEM lub ODM w zależności od wymagań klienta
Pytanie 2. Jeśli ilość jest mniejsza niż ilość minimalna, czy mogę ją zamówić?
A2. Oczywiście istnieje możliwość zamówienia próbek do badań i kontroli jakości. Większą uwagę przywiązujemy do zamawiania próbek
P3: Jaki jest standard jakości Twoich produktów?
A3: Nasze produkty posiadają certyfikaty CE, ROHS, FCC
P4: W którym miejscu będzie używany sprzęt FHBAudio?
Nasze produkty są szeroko stosowane w różnych sektorach, w tym między innymi w konferencjach międzynarodowych, organizacjach rządowych, instytucjach bankowych, ośrodkach religijnych, takich jak kościoły, lotniska, organy parlamentarne, instytucje edukacyjne, hotele i prywatne korporacyjne sale konferencyjne. Ta różnorodna gama zastosowań podkreśla wszechstronność i niezawodność naszej oferty, co czyni ją zaufanym wyborem dla szerokiej gamy klientów i branż.
P5: Jakie są zalety dźwięku Dante?
Odpowiedź 5: Dante audio oferuje usprawnione i wydajne rozwiązanie do przesyłania wysokiej jakości dźwięku przez standardowe sieci Ethernet. Wykorzystując technologię Dante, użytkownicy mogą bez wysiłku wysyłać i odbierać wiele kanałów audio za pomocą jednego kabla sieciowego, znacznie zmniejszając potrzebę stosowania nieporęcznego, tradycyjnego okablowania. System ten zapewnia wyjątkową elastyczność, skalowalność i niezawodność, dzięki czemu idealnie nadaje się do zastosowań związanych z dźwiękiem na żywo, transmisją i zainstalowanymi aplikacjami audio. Dzięki wydajności w czasie rzeczywistym i bezproblemowej integracji z różnymi urządzeniami, Dante upraszcza tworzenie sieci audio, zachowując jednocześnie doskonałą jakość sygnału i niskie opóźnienia.
