Dante interfejs mikrofon

DWP22X to wysokowydajny panel interfejsu DANTE, który płynnie przekształca dwa kanały Dante na analogowe wyjścia audio i dwa analogowe wejścia audio do sieci Dante. Model DWP22X-UA jest zaprojektowany do tylnych pudełek w stylu USA w stylu USA, a DWP22X-EU jest dostosowany do europejskich pudełek montażowych.

Aby skonfigurować, po prostu podłącz port RJ45 do przełącznika Ethernet za pomocą kabla CAT5, a następnie użyj kontrolera DANTE do kierowania sygnałów o niskiej opóźnieniu do i z innych urządzeń w tej samej sieci Dante. Zapewnia to wydajną i niezawodną transmisję audio w całej sieci.

DANTE interfejs panel MIC/linia 2 wejścia x 2 wyjścia główne funkcje:

• Zapewnia interfejs Dante dla dwóch wejść / wyjść

• Dwa standardowe kanały audio XLR MIC lub linia konwertują na sieć DANTE

• MIC/linia wyboru na każdym wejściu

• Regulowany wzmocnienie mikrofonu/linii od -20 dB do +20dB dla każdego kanału wejściowego

• Możliwość fantomu 48V 48 V na każdym wejściu do mikrofonu kondensatora

• Każdy sygnał wejściowy/klip audio LED na panelu przednim

• Dwa zrównoważona linia wyjściowa audio XLR z Dante Network

• Dwa kanały wyjściowe na tylnym panelu (odpowiadające dwóch wyjść XLR)

• 24 -bitowa wysoka rozdzielczość przekształca analog na cyfrowy i cyfrowy na analog

• LED wskazują status zasilania i synchronizacji sieciowej na panelu przednim

• zasilane przez zewnętrzne zasilanie 24 VDC lub POE

• Normalna obsługa z przełącznikiem sieciowym PoE Włącz

FHBAVTEC DANTE interfejs MIC/linia 2 wejścia x 2 Wyjścia specyfikacja

FHBAVTEC DANTE MIC/linia 2 Wejścia x 2 Wyjścia Operacja

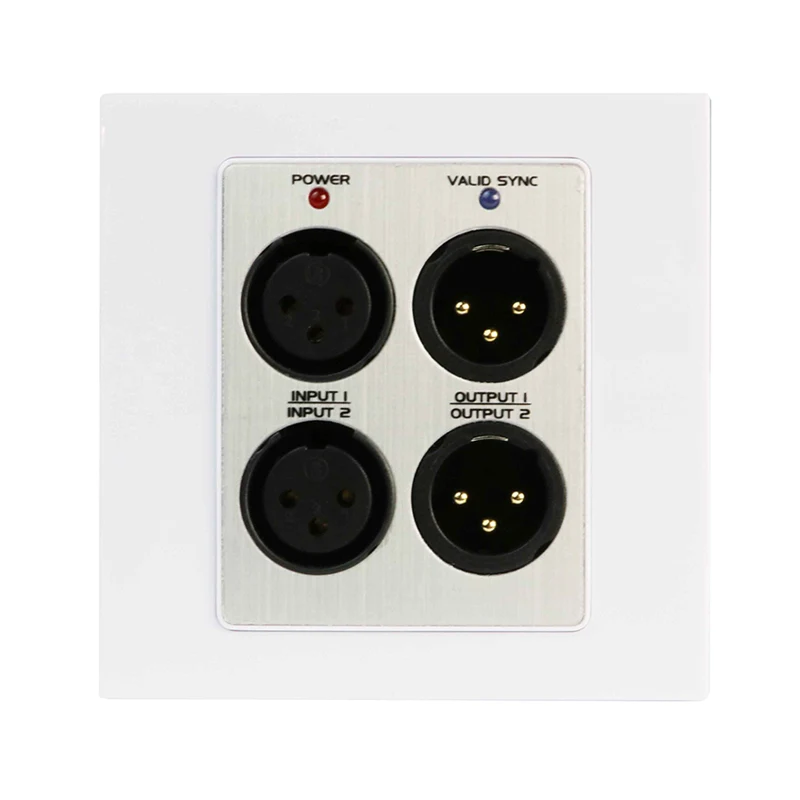

1. Dwa wejścia XLR, akceptuj sygnał audio MIC lub linii.

2. Dwa wyjścia XLR, wybierane dla sygnału audio MIC lub linii.

3. Wskaźnik LED mocy.

4. Synchronizacja LED wskazuje status sieci Dante.

5. Selektor wejściowy

Linia: akceptuje zrównoważone lub niezrównoważone źródło linii.

MIC: akceptuje sygnał mikrofonu dynamicznego lub skraplacza.

48 V: Zapewnia moc 48 V podczas łączenia mikrofonu ondenser.

6. Selektor wyjściowy: t Wyjścia do linii lub mikrofonu o różnym zakresie wzmocnienia.

7. Kontrola wzmocnienia wejściowego: Dostosuj poziom wzmocnienia sygnału wejściowego na kanale wejściowym ACH.

8. LED klipu sygnałowego na każdym kanale wejściowym

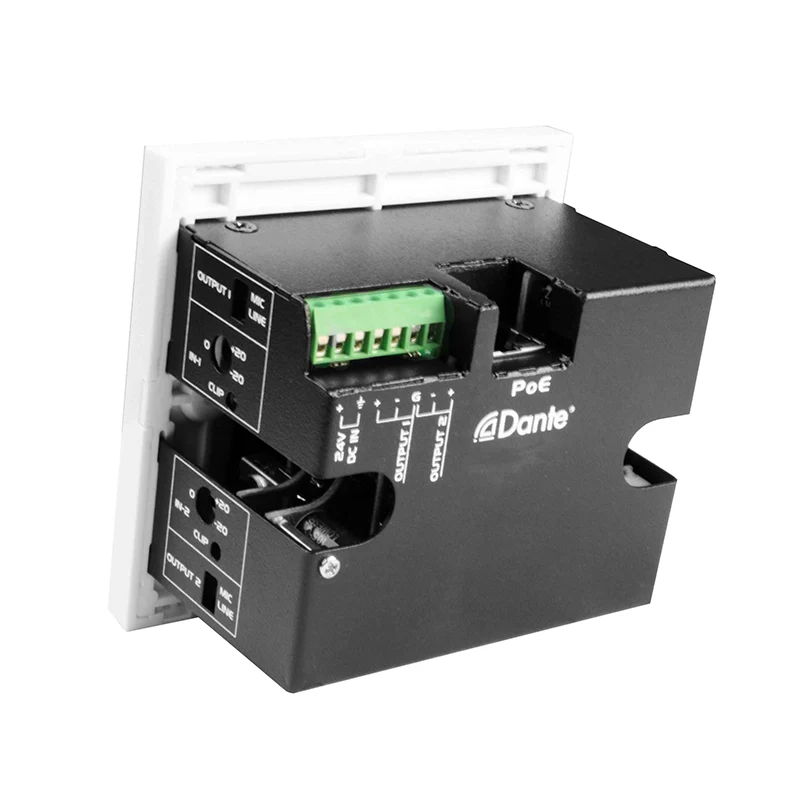

9. Euro Terminal Directs:

Przekształca dwa kanały Dante w analogowe wyjścia linii. Te dwa wyjścia są równoległe do wyjściowego panelu przedniego.

10.RJ45 Port: Korzystanie z CAT5 może połączyć się z siecią Dante.

UWAGA: Podczas korzystania z przełącznika sieciowego Włączonego POE DWP22X może być zasilany i działać z PoE.

11. Zasilanie: Podłącz DC 24 V do bloku terminalu 2p lub gniazdo wejściowe DC. Uwaga: Jeśli zarówno DC 24 V, jak i PoE są obecne w DWP22X, urządzenie będzie działać z DC 24 V. A po usunięciu DC 24 V zasilanie automatycznie przełączy się na zasilanie PoE.

FHBAVTEC DANTE interfejs MIC/linia 2 wejścia x 2 Wyjścia aplikacja

2ch Dante Interface 2 MIC/Line Wejści X 2 Montaż wyjściowych panel interfejsu jest idealny do profesjonalnych aplikacji audio, takich jak sale konferencyjne, konfiguracja dźwięku na żywo, studia nadawane i zainstalowane systemy AV, w których niezawodne konwersja Dante-to-Analog i analog-to-dante jest wymagana w kompaktowym, bez stojaku. Jego montowana na ścianie konstrukcja pozwala na czystą i wydajną integrację z różnymi środowiskami przy jednoczesnym zachowaniu wysokiej jakości wydajności dźwięku.
