Jako profesjonalny producent chcielibyśmy zapewnić Państwu wysokiej jakości 12-kanałową cyfrową matrycę audio, która spełni Państwa specyficzne potrzeby audio z precyzją i niezawodnością. Priorytetem jest dla nas terminowość dostaw, aby dotrzymać terminów projektu i zapewnić płynne działanie operacji. Dzięki naszemu zaangażowaniu w jakość i obsługę klienta możesz zaufać nam jako niezawodnemu partnerowi w zakresie rozwiązań technologii audio.
|
Nr modelu |
MX-1212 |
|
Główny Specyfikacja |
|
|
Układ DSP |
Dwurdzeniowy Ti 456 MHz FLOPS |
|
Nagrywanie/odtwarzanie USB2.0 |
Wsparcie |
|
Generator zestawu instrukcji centralnego sterowania |
Wsparcie |
|
Przetwarzanie wejściowe |
Przedwzmacniacz, generator sygnału, ekspander, kompresor, 5-pasmowa korekcja parametryczna, automatyczne wzmocnienie, funkcja automatycznego miksowania AM, AFS, AEC, ANC |
|
Przetwarzanie wyjściowe |
Menedżer głośników (31-pasmowy korektor graficzny, opóźnienie, zwrotnica, ogranicznik, filtry górnego i dolnego kanału) |
|
Mieszanie matryc |
Miksowanie matrycy sygnałów wejściowych i wyjściowych, sterowanie komponentami miksującymi |
|
Funkcja automatycznego śledzenia kamery |
Wsparcie |
|
Wstępnie ustawiona scena |
100 grup ustawień niestandardowych |
|
Konfiguracja portu |
|
|
Kanał wejściowy analogowy |
12 |
|
Kanał wyjścia analogowego |
12 |
|
Port kontrolny Ethernetu |
1 |
|
RS232, RS485 |
RS232:1;RS485:1 |
|
GPIO |
8 |
|
Wzmocnienie przedniej sceny |
51dB (każdy poziom 3dB, łącznie 17 poziomów) |
|
Zbalansowane/niezbalansowane, obsługa wejścia/wyjścia |
Wsparcie |
|
MIC\LINE, obsługa wejścia/wyjścia |
Wsparcie |
|
Niezależny wyłącznik zasilania fantomowego 48V dla każdego kanału |
Wsparcie |
|
Przetwarzanie DSP |
|
|
AM, AGC, AFS, AEC |
√ |
|
Specyfikacja |
|
|
Częstotliwość próbkowania |
48k@24bit |
|
Moc fantomowa |
48 V |
|
Pasmo przenoszenia |
20 Hz ~ 20 K Hz, ± 0,3 dB |
|
THD+N |
≤0,005% przy 1k, 4dBu |
|
Moc robocza |
AC 110 V-220 V, 50 Hz/60 Hz |
|
Poziom szumów |
-90 dBu |
|
Rozmiar |
482*258*45(mm) |

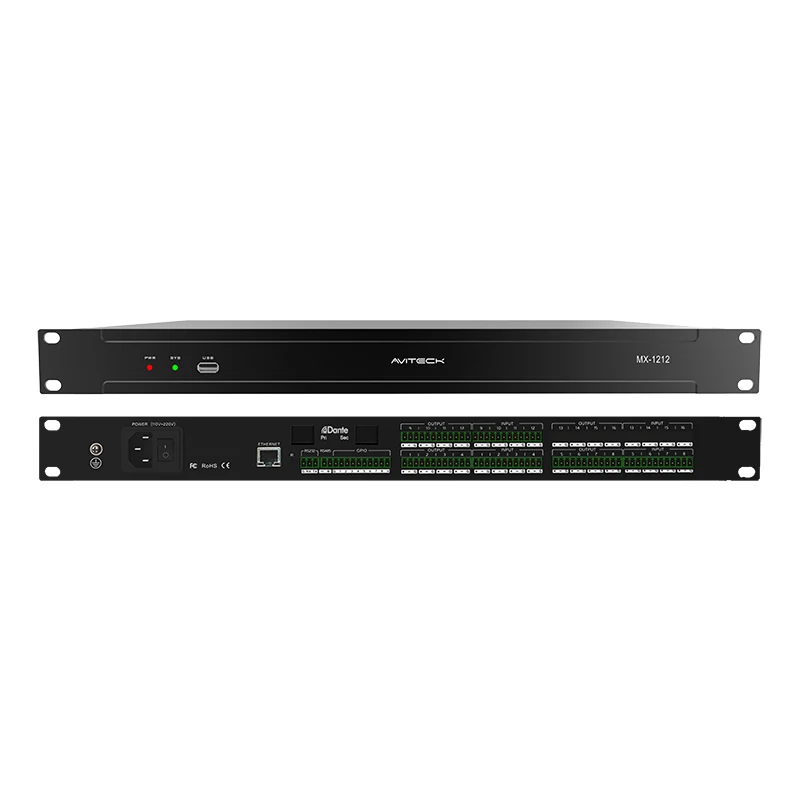

1.Podłączenie urządzenia
① Śruba uziemiająca: Obwód wewnętrzny urządzenia jest uziemiany za pomocą tej śruby
② Interfejs POWER: podłącz zasilacz 100 ~ 220 V AC i przełącznik kołyskowy.
③ Interfejs sterowania siecią: debuguj i monitoruj urządzenie poprzez podłączenie do portu sieciowego.
④ RESET: Naciśnij i przytrzymaj przycisk reset, aby przywrócić ustawienia fabryczne i ponownie uruchomić procesor
⑤ Interfejs sterujący RS232+ RS485+GPIO: podłącz terminal sterujący lub centralne urządzenie sterujące, aby wysyłać i odbierać polecenia sterujące.
⑥ Interfejs sieciowy Dante: umożliwia dostęp do sieci audio Dante
⑦ Interfejs wyjściowy sygnału: wzmacniacz połączeniowy, aktywny głośnik i inny sprzęt.
⑧ Interfejs wejściowy sygnału: podłącz mikrofon, DVD i inny sprzęt.
2. Włącz
Włącz zasilanie i włącz je. Gdy zaświeci się wskaźnik zasilania, poczekaj, aż wskaźnik stanu SYS zacznie migać, a następnie urządzenie uruchomi się i zakończy
①PWR: lampka zasilania.
②SYS: lampka stanu systemu. Po uruchomieniu urządzenia miga zielona lampka
③USB: urządzenia pamięci masowej. (obsługa nagrywania i transmisji na dysku U w formacie MP3 i WAV)
3.Konfiguracja sieci klienta
Domyślny adres IP procesora to: 192.168.1.200, maska podsieci: 255.255.255.0. Upewnij się, że adres IP klienta i procesor znajdują się w tym samym segmencie, aby oprogramowanie klienckie mogło normalnie połączyć się z procesorem.
Uwaga: adres IP procesora można modyfikować po pomyślnym zalogowaniu się do oprogramowania klienckiego.
4. Otwórz stronę internetową i pobierz oprogramowanie
Otwórz dostęp przeglądarki do adresu IP procesora na hoście klienta i wejdź na następującą stronę:
Kliknij przycisk pobierania na tej stronie, aby pobrać oprogramowanie dla systemu WINDOWS i zgodnie z monitami zainstalować.
Uwaga: przed instalacją oprogramowania klienckiego upewnij się, że system WINDOWS został zainstalowany w wersji Microsoft.Net Framework 3.5 lub nowszej. Część systemu (np. Windows 8 wyświetli monit: „Informacje dotyczące kontroli konta użytkownika”). Kliknij „OK”, aby zwiększyć uprawnienia oprogramowania.
5. Logowanie do oprogramowania klienckiego
Po zakończeniu instalacji oprogramowania klienckiego otwórz oprogramowanie, kliknij przycisk wyszukiwania i wyświetl listę adresów IP bieżących urządzeń sieciowych. Kliknij dwukrotnie, aby połączyć adres IP urządzenia, w wyskakującym okienku wprowadź nazwę użytkownika i hasło (domyślna nazwa użytkownika: admin / hasło: 123456) i przesłane, po pomyślnym wylądowaniu odpowiedni pasek adresu IP zmieni kolor na zielony przez czerwony.
6. Więcej ustawień
Pomyślne logowanie oznacza, że możesz dokończyć uruchomienie i konfigurację procesora. Więcej szczegółów znajdziesz w menu pomocy oprogramowania, które pomoże Ci udokumentować.
|
Edytor |
12-pinowy feniks |
3-pinowy feniks |
Linia energetyczna |
|
1 szt |
- |
1 szt |
1 szt |
|
Certyfikat |
Szybki przewodnik |
Śrubokręt |
|
|
1 szt |
1 szt |
1 szt |
|
