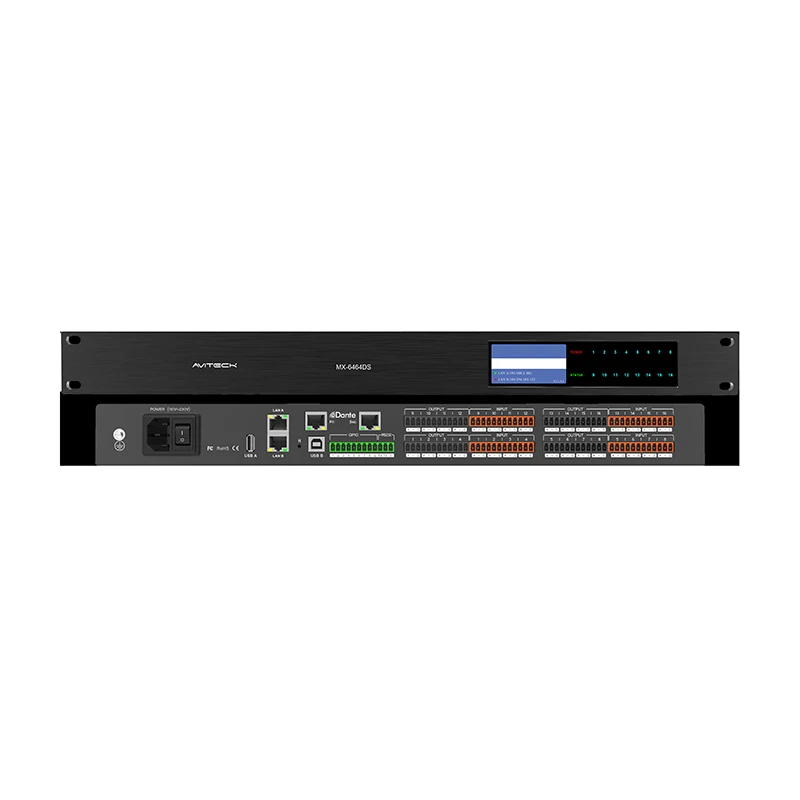

64-kanałowy Dante DSP

Cyfrowy procesor dźwięku 64Channel Dante DSP to swobodnie projektowany produkt będący systemem przetwarzania i sterowania dźwiękiem. Na panelu przednim znajduje się kolorowy ekran o wysokiej rozdzielczości, który może wyświetlać aktualny stan pracy urządzenia. Przyjmuje zaawansowaną technologię przetwarzania DSP. System udostępnia do wyboru szeroką gamę modułów przetwarzania dźwięku. Otwarta architektura oprogramowania może rozwiązać różne problemy praktyczne w scenariuszu aplikacji. . 128 sieciowych kanałów audio zapewniających wysoką przepustowość, małe opóźnienia, wysoką kompatybilność i niedrogie rozwiązania do sieciowej transmisji audio.

Specyfikacja produktu 64-kanałowego Dante DSP

Główna cecha produktu 64-kanałowego Dante DSP

1. Podstawowe komponenty sprzętowe

Wysokowydajny procesor DSP: wykorzystuje wysokowydajny procesor DSP Sharc21569 firmy Analog Devices, który jest wysokowydajnym układem cyfrowego przetwarzania sygnału (DSP) firmy Analog Devices (ADI), znanym z wysokiej precyzji, niskiego zużycia energii i doskonałej niezawodności. Układy DSP serii Sharc są często używane w aplikacjach wymagających wysokowydajnego przetwarzania dźwięku.

Procesor NXP I.ML ARM: Jako kolejny procesor podstawowy, procesor I.ML ARM firmy NXP zapewnia potężne możliwości obliczeniowe i kontrolne, co pomaga w realizacji złożonych funkcji przetwarzania i sterowania sygnałem audio.

2. Funkcja dźwięku sieciowego

Obsługa 64*64 kanałów audio sieci Dante: sprzęt obsługuje do 64 wejść i 64 wyjść kanałów audio sieci Dante, zapewniając transmisję wielokanałowego dźwięku o niskim opóźnieniu. Jednocześnie jest także kompatybilny ze standardem AES67, co oznacza, że ​​może współpracować z innymi urządzeniami AoIP (Audio over IP) obsługującymi standard AES67.

Dwa porty Gigabit Ethernet: do połączenia audio Dante lub tworzenia kopii zapasowych sieci, zapewniając stabilność i niezawodność transmisji audio.

3. Analogowy interfejs audio

Do 32 analogowych kanałów we/wy audio: zapewnia bogaty zestaw analogowych interfejsów wejściowych i wyjściowych audio, aby sprostać różnym potrzebom przetwarzania dźwięku.

16 analogowych kanałów wejściowych audio na poziomie mikrofonu/lini: obsługuje wejście na poziomie mikrofonu i linii, odpowiednie dla różnych źródeł dźwięku.

16 analogowych kanałów wyjściowych audio o poziomie liniowym: zapewnia wyjście o poziomie liniowym do sterowania różnymi urządzeniami audio.

4. Inne interfejsy i funkcje

Interfejsy USB A i USB B: Zapewniają elastyczne opcje połączeń USB do transmisji danych i sterowania urządzeniami.

Interfejs RS232: Obsługuje komunikację szeregową, wygodną do połączenia i sterowania z innymi urządzeniami.

Interfejs GPIO: Osiem interfejsów GPIO można wykorzystać do swobodnej konfiguracji wejść i wyjść, zwiększając elastyczność i skalowalność sprzętu.

Dwa niezależne porty 100 Gigabit Ethernet: używane do sterowania połączeniami lub tworzenia kopii zapasowych sieci, zapewniając dodatkową redundancję i bezpieczeństwo sieci.

Do 8*8 cyfrowych kanałów audio USB do nagrywania i nadawania: Obsługuje nagrywanie i nadawanie wielokanałowego cyfrowego dźwięku, odpowiednie dla różnych scenariuszy zastosowań audio.

5. Projekt zasilania i architektury

Wbudowany dedykowany moduł zasilania: Zapewnia stabilne zasilanie oraz poprawia niezawodność i stabilność sprzętu.

Zewnętrzny zasilacz 12 V (500 mA) DC: zapewnia wygodny sposób dostępu do źródła zasilania.

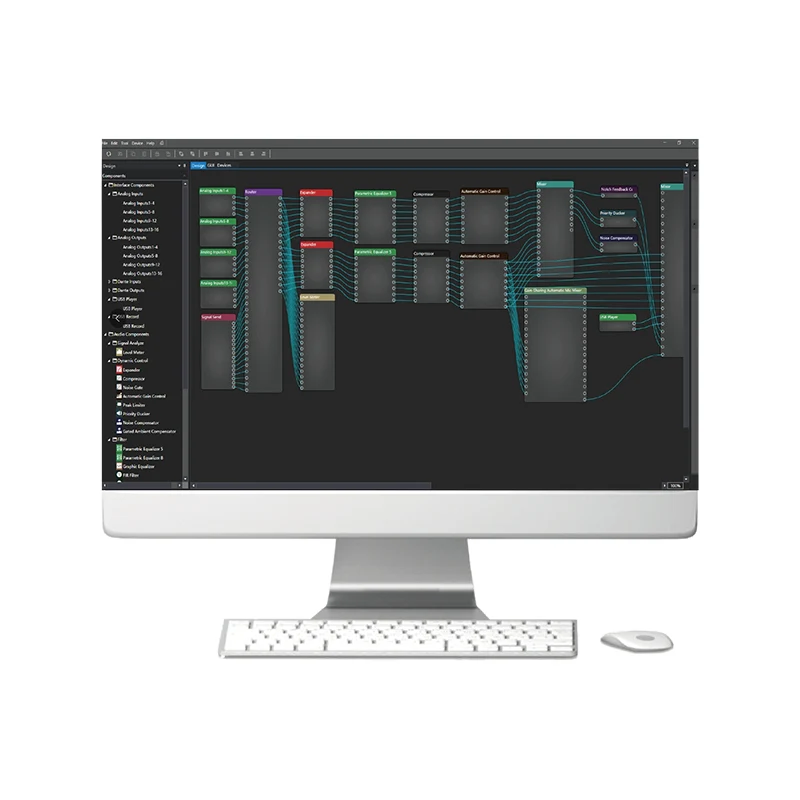

Otwarta architektura: umożliwia użytkownikom dowolne ustawianie przetwarzania sygnałów i procesów, a także projektowanie interfejsów kontroli użytkownika, zapewniając dużą elastyczność i możliwości dostosowania.

6. Funkcje dodatkowe

Obsługa karty dźwiękowej USB: rozszerza możliwości przetwarzania dźwięku.

Wbudowane AEC, ANC, AFS: AEC (eliminacja echa), ANC (aktywna kontrola szumów) i AFS (automatyczne tłumienie sprzężeń zwrotnych) oraz inne funkcje poprawiają jakość i efekt przetwarzania dźwięku.

Obsługa połączenia WIFI: zapewnia opcje połączenia bezprzewodowego ułatwiające komunikację i transmisję danych z innymi urządzeniami w sieci bezprzewodowej.

Zastosowanie produktu 64-kanałowego Dante DSP

64-kanałowy produkt Dante DSP stanowi znaczący postęp w technologii przetwarzania dźwięku, oferując szeroki zakres zastosowań ze względu na wysoką wydajność i elastyczność. Oto szczegółowy przegląd potencjalnych zastosowań:

1. Miejsca z dźwiękiem na żywo i występami

Miksowanie i routing dźwięku: Zdolność procesora DSP do obsługi 64 kanałów dźwięku sieciowego Dante sprawia, że ​​idealnie nadaje się do środowisk dźwiękowych na żywo, umożliwiając złożone miksowanie i routing sygnałów audio.

Redukcja echa i szumu: Wbudowane moduły AEC (akustyczna eliminacja echa) i ANC (aktywna kontrola szumu) mogą znacząco redukować niepożądane echa i szumy, poprawiając ogólną jakość dźwięku.

2. Studia nagraniowe

Nagrywanie wielościeżkowe: Dzięki obsłudze do 64 kanałów audio procesor DSP idealnie nadaje się do wielościeżkowych sesji nagraniowych, rejestrując każdy szczegół występu.

Integracja cyfrowej stacji roboczej audio: Procesor DSP można bezproblemowo zintegrować z popularnymi programami DAW (Digital Audio Workstations), zapewniając płynny przepływ pracy podczas nagrywania, edycji i miksowania dźwięku.

3. Transmisja i transmisja strumieniowa

Przetwarzanie dźwięku w transmisjach na żywo: Potężne możliwości przetwarzania procesora DSP można wykorzystać do poprawy jakości dźwięku w transmisjach na żywo, zapewniając widzom wrażenia dźwiękowe o wysokiej jakości.

Wielokanałowa transmisja audio: Dzięki obsłudze kompatybilności z AES67, procesor DSP może być używany w środowiskach nadawczych do przesyłania i odbierania wielokanałowych sygnałów audio w sieciach IP.

4. Przestrzenie konferencyjne i konferencyjne

Konferencje audio: DSP może być używany do ułatwiania konferencji audio, obsługując takie funkcje, jak automatyczna kontrola wzmocnienia (AGC) i tłumienie szumów, aby zapewnić wyraźną komunikację.

Scentralizowane sterowanie: Dzięki opcjom sterowania RS232, RS485 i UDP procesor DSP można zintegrować ze scentralizowanym systemem sterowania, umożliwiając łatwe zarządzanie ustawieniami audio i sprzętem.

5. Instalacje i nagłośnienie

Dystrybucja audio: W dużych instalacjach procesor DSP może służyć do dystrybucji sygnałów audio do wielu stref lub pomieszczeń, zapewniając precyzyjne kierowanie i kontrolę.

Optymalizacja systemu dźwiękowego: Potężne możliwości przetwarzania procesora DSP można wykorzystać do optymalizacji systemu dźwiękowego dla różnych środowisk, zapewniając klarowność i precyzję dźwięku.

6. Edukacja i szkolenie

Wzmocnienie dźwięku w salach lekcyjnych: DSP można wykorzystać do wzmocnienia wzmocnienia dźwięku w salach lekcyjnych, zapewniając uczniom wyraźne słyszenie wykładów i prezentacji.

Nauka na odległość i seminaria internetowe: Dzięki obsłudze wielokanałowego nagrywania i przesyłania strumieniowego dźwięku procesor DSP może być używany do ułatwiania nauki na odległość i seminariów internetowych, zapewniając uczestnikom wysokiej jakości wrażenia dźwiękowe.

7. Centra i teatry sztuk performatywnych

Miksowanie dźwięku podczas występów na żywo: DSP może służyć do miksowania sygnałów audio podczas występów na żywo w teatrach i centrach sztuk performatywnych, zapewniając widzom czyste i wciągające wrażenia dźwiękowe.

Projektowanie dźwięku i efekty: Dzięki potężnym możliwościom przetwarzania procesor DSP może być używany do tworzenia skomplikowanych projektów dźwiękowych i efektów dla produkcji teatralnych.
